Dekoračný liatinový zvon s otočnou konzolou 32 cm – I1531

Name: Dekoračný liatinový zvon s otočnou konzolou 32 cm – I1531
Brand: Interservis PRAGUE
SKU: E4823
Price: 2229 CZK
Availability: InStock

Dekoračný liatinový zvon s otočnou konzolou

Výrazný kus liatiny so skutočným zvukom.
Na príležitostné súkromné používanie a miesta, kde vynikne jeho tradičný charakter.

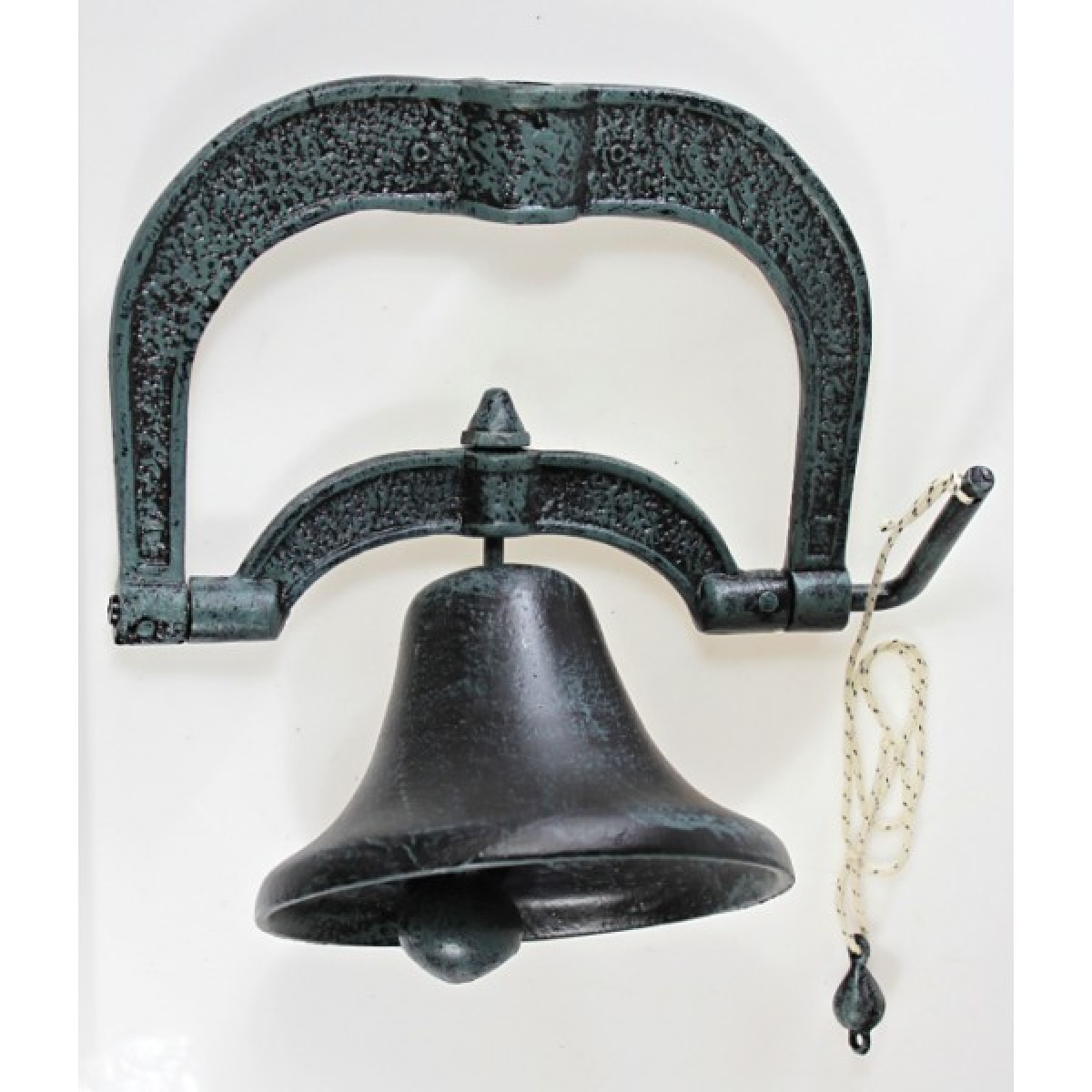

Model I1531 je vyrobený z liatiny a opatrený zeleným ochranným náterom. Súčasťou konštrukcie je otočná konzola, srdce zvona a páka určená na pripevnenie tiahla. Miernym ťahom za tiahlo do strany a nadol sa vychýli otočná časť so zvonom a srdce udrie do jeho vnútornej steny.

Výrobok má predovšetkým dekoratívny charakter. Pri dodržaní montážnych a bezpečnostných pokynov ho možno príležitostne používať na vlastnú potrebu. Nie je určený na komerčnú, profesionálnu ani intenzívnu prevádzku. Nejde o kostolný zvon, poplašné alebo bezpečnostné signalizačné zariadenie ani o vybavenie verejnej zvonice.

Základné vlastnosti

Odliatok z liatiny so zeleným ochranným náterom
Otočná konzola so srdcom a pákou na pripevnenie tiahla
Rozozvučenie miernym ťahom za tiahlo do strany a nadol
Rozmery zmontovaného výrobku (Š × V × H): 31 × 32 × 18 cm
Výška výrobku: 32 cm
Hmotnosť: 5 kg
Predovšetkým dekorácia na príležitostné súkromné použitie

Dôležité bezpečnostné upozornenie

Výrobok váži 5 kg a počas používania sa jeho časť pohybuje. Nesprávna montáž, nedostatočne pevný podklad, nevhodné kotviace prvky alebo zanedbanie kontroly môžu spôsobiť uvoľnenie či pád výrobku a následné vážne zranenie alebo poškodenie majetku.

Montáž a zavesenie musí vykonať odborne spôsobilá dospelá osoba so znalosťou mechanických konštrukcií, spojovacích prvkov a vlastností použitého podkladu.
Pred montážou sa musí posúdiť pevnosť podkladu, nosnosť konštrukcie a vhodnosť použitých spojovacích a kotviacich prvkov. Zohľadnite hmotnosť výrobku aj dynamické namáhanie pri jeho pohybe.
Konzolu upevnite prostredníctvom všetkých otvorov určených výrobcom na montáž. Nepoužívajte provizórne, poškodené, skorodované alebo nedostatočne pevné upevňovacie prvky.
Výrobok neumiestňujte nad vchody, chodníky, schodiská, miesta na sedenie, parkovacie miesta ani iné priestory, kde sa bežne pohybujú ľudia alebo zvieratá.
Okolo otočnej časti ponechajte dostatočný voľný priestor bez prekážok. Priestor priamo pod zvonom a v dosahu jeho pohybu musí počas používania zostať neprístupný ďalším osobám.
Výrobok nie je hračka a nie je určený na používanie deťmi. Montáž ani obsluhu nezverujte deťom a tiahlo udržiavajte mimo ich dosahu.
Za tiahlo ťahajte iba mierne, do strany a nadol. Prudko ním netrhajte, nevešajte sa naň a nepoužívajte ho na nadmerné rozhúpavanie konštrukcie.
Nedotýkajte sa otočnej konzoly ani ďalších pohyblivých častí počas pohybu. V priestore otočného mechanizmu hrozí pricviknutie prstov a iné mechanické zranenie.
Pred použitím vizuálne skontrolujte upevnenie konzoly, dotiahnutie skrutiek a matíc, otočný spoj, spojenie zvona, sponu, srdce a stav tiahla.
Výrobok nepoužívajte, ak je uvoľnený, prasknutý, deformovaný, nadmerne skorodovaný, jeho pohyb je nepravidelný alebo je inak poškodený.
Po páde alebo silnom náraze výrobok nepoužívajte, kým jeho stav a bezpečnosť upevnenia neposúdi odborne spôsobilá osoba.

Návod na zmontovanie a montáž

Pred montážou skontrolujte úplnosť a neporušenosť všetkých častí výrobku.
Odborne spôsobilá osoba musí podľa materiálu, stavu a nosnosti podkladu určiť vhodný spôsob upevnenia a zodpovedajúce spojovacie prvky.
Pri montáži do vhodného pevného a nepoškodeného dreveného trámu uvádza dodávateľ skrutky do dreva s rozmerom najmenej 8 × 80 mm. Ak to konštrukcia umožňuje, použite radšej priechodné skrutky zaistené podložkami a maticami z druhej strany.
Uvedený minimálny rozmer skrutiek do dreva platí iba pre vhodný drevený podklad a nenahrádza posúdenie skutočnej nosnosti konštrukcie, vhodnosti spojovacieho materiálu a dynamického namáhania pri používaní.
Na upevnenie konzoly použite všetky montážne otvory. Pri inom podklade musí odborne spôsobilá osoba zvoliť zodpovedajúci kotviaci systém.
Zvon pripevnite k otočnej časti konzoly natesno skrutkou. Zospodu ho zaistite kontramaticou a zhora ozdobnou maticou.
Na skrutku pripevnite sponu a následne srdce zvona.
Po dokončení montáže skontrolujte dotiahnutie všetkých spojov, stabilitu konštrukcie a voľný priestor v celom rozsahu pohybu otočnej časti.
Výrobok rozozvučte iba miernym ťahom tiahla od páky do strany a nadol, z bezpečného miesta mimo priestoru priamo pod zvonom a mimo dráhy jeho pohybu.

Pravidelná kontrola a údržba

Pravidelne kontrolujte pevnosť upevnenia konzoly, dotiahnutie všetkých skrutiek a matíc, stav otočného spoja, ostatných pohyblivých častí, spony, srdca a tiahla. Frekvenciu kontroly prispôsobte umiestneniu, poveternostným podmienkam a frekvencii používania. Kontrolu vykonajte aj po silnom vetre, mimoriadnom počasí, náraze alebo pri akejkoľvek pochybnosti o stabilite.

Ak sa objaví vôľa, prasklina, deformácia, nepravidelný pohyb alebo výraznejšia korózia, výrobok okamžite prestaňte používať a nechajte ho skontrolovať odborne spôsobilou osobou.

Pri vonkajšom umiestnení pravidelne kontrolujte stav ochranného náteru a podľa potreby ho obnovujte vhodným prostriedkom určeným na liatinu.

Technické parametre a identifikácia

Názov výrobku: Dekoračný liatinový zvon s otočnou konzolou 32 cm

Typ výrobku: dekoračný liatinový zvon s otočnou konzolou

Označenie výrobcu: LT-I1531

Označenie dovozcu / produktový kód: I1531

Materiál: odliatok z liatiny

Povrchová úprava: zelený ochranný náter

Rozmery zmontovaného výrobku (Š × V × H): 31 × 32 × 18 cm

Hmotnosť: 5 kg

Konštrukcia: otočná konzola, zvon, srdce, páka a tiahlo

Určené použitie: predovšetkým dekorácia; iba príležitostné súkromné používanie pri dodržaní návodu

Výrobca, dovozca a zodpovedná osoba v EÚ

Výrobca:
Xi'an Linton Foundry and Arts Co., Ltd.
Middle Section, Hudian Road, Hu County
Xi'an, Shaanxi 710300, Čína
E-mail: trade@xian-linton.com

Dovozca a zodpovedný hospodársky subjekt v EÚ:
INTERSERVIS Export-Import, s.r.o.
K Podchodu 439/1
104 00 Praha 10, Česká republika
IČO: 25133420
E-mail: interservis@iol.cz
Tel.: +420 775 272 059

Predajca:
Novaline, s.r.o.
Čechova 1295
665 01 Rosice, Česká republika
IČO: 28293355
E-mail: info@novaline.cz
Tel.: +420 734 322 587

Návod a technický list dovozcu Interservis

Pred montážou a prvým použitím si prečítajte návod a technický list dodaný spoločnosťou INTERSERVIS Export-Import, s.r.o. Dokument obsahuje montážny postup, bezpečnostné upozornenia a pokyny na kontrolu a údržbu výrobku.

Upozornenie: spoločný dokument sa vzťahuje na modely I1530 a I1531. Pre tento výrobok platia údaje označené I1531: rozmery 31 × 32 × 18 cm a hmotnosť 5 kg.

Otvoriť návod pre model I1531

Záruka: 2 roky
